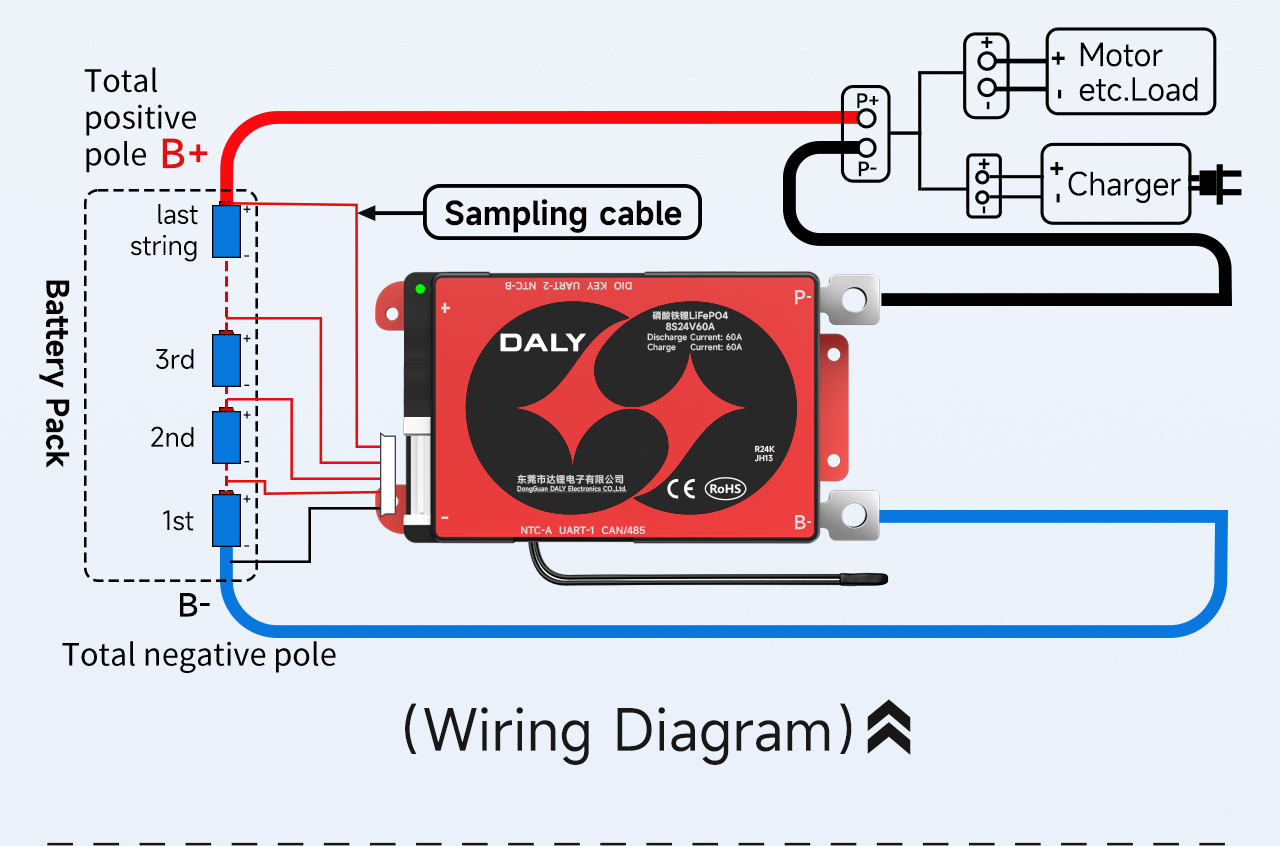

स्टैंडर्ड और स्मार्ट 8S बीएमएस वायरिंग ट्यूटोरियल

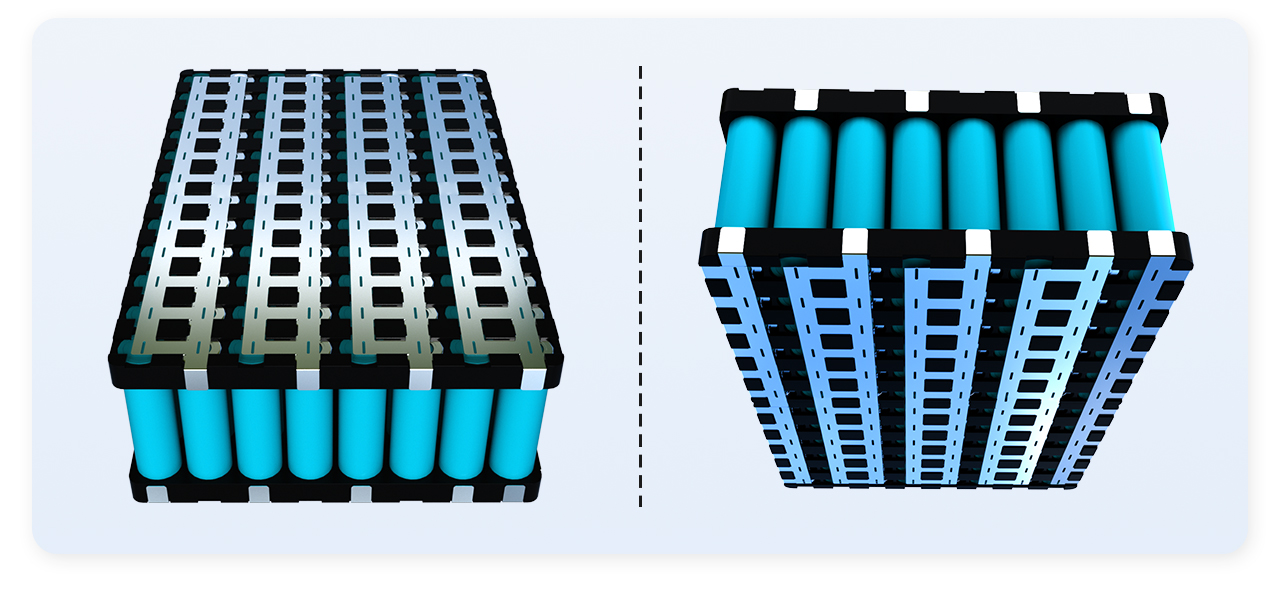

8 ले लोएस12पीउदाहरण के तौर पर 18650 बैटरी पैक।

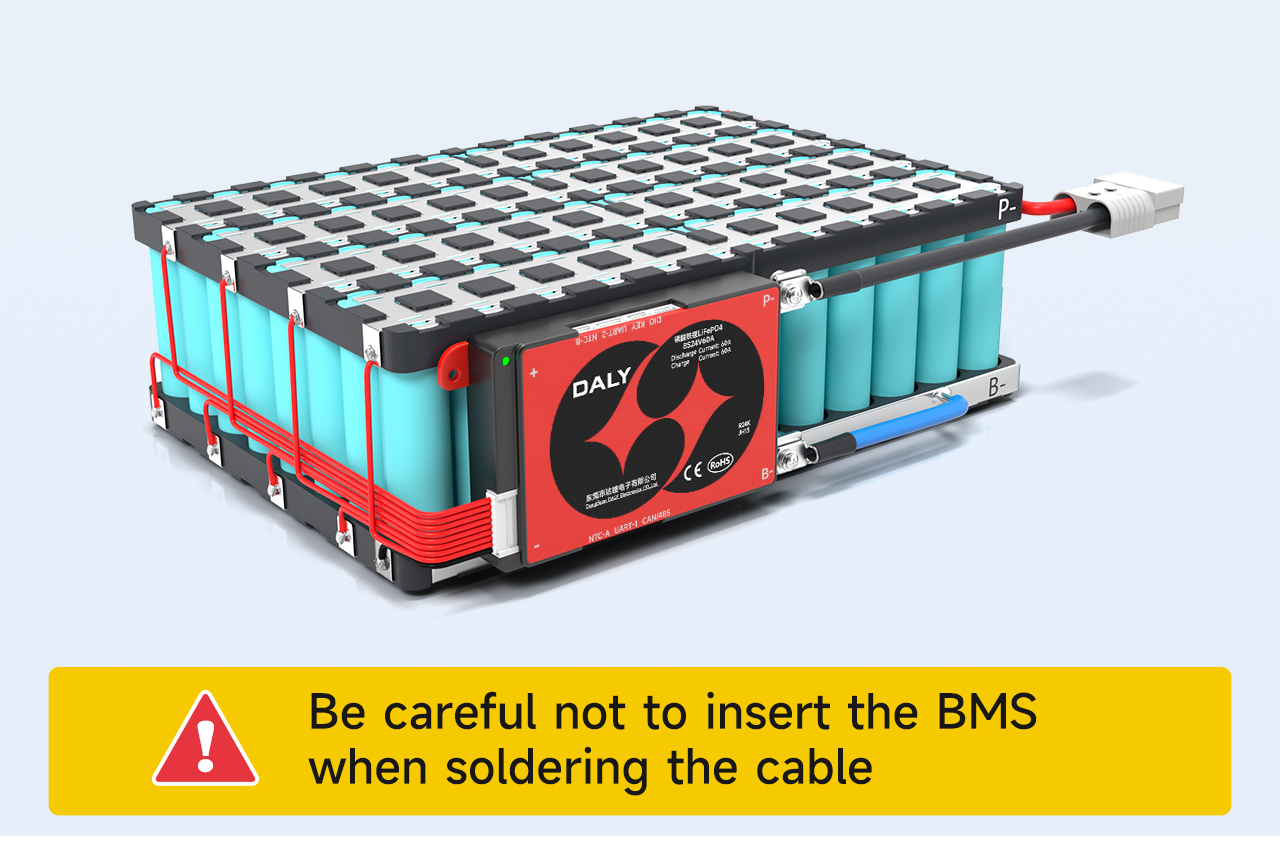

केबल को सोल्डर करते समय बीएमएस को गलती से अंदर न डालें।
Ⅰ. सैंपलिंग लाइनों के क्रम को चिह्नित करें

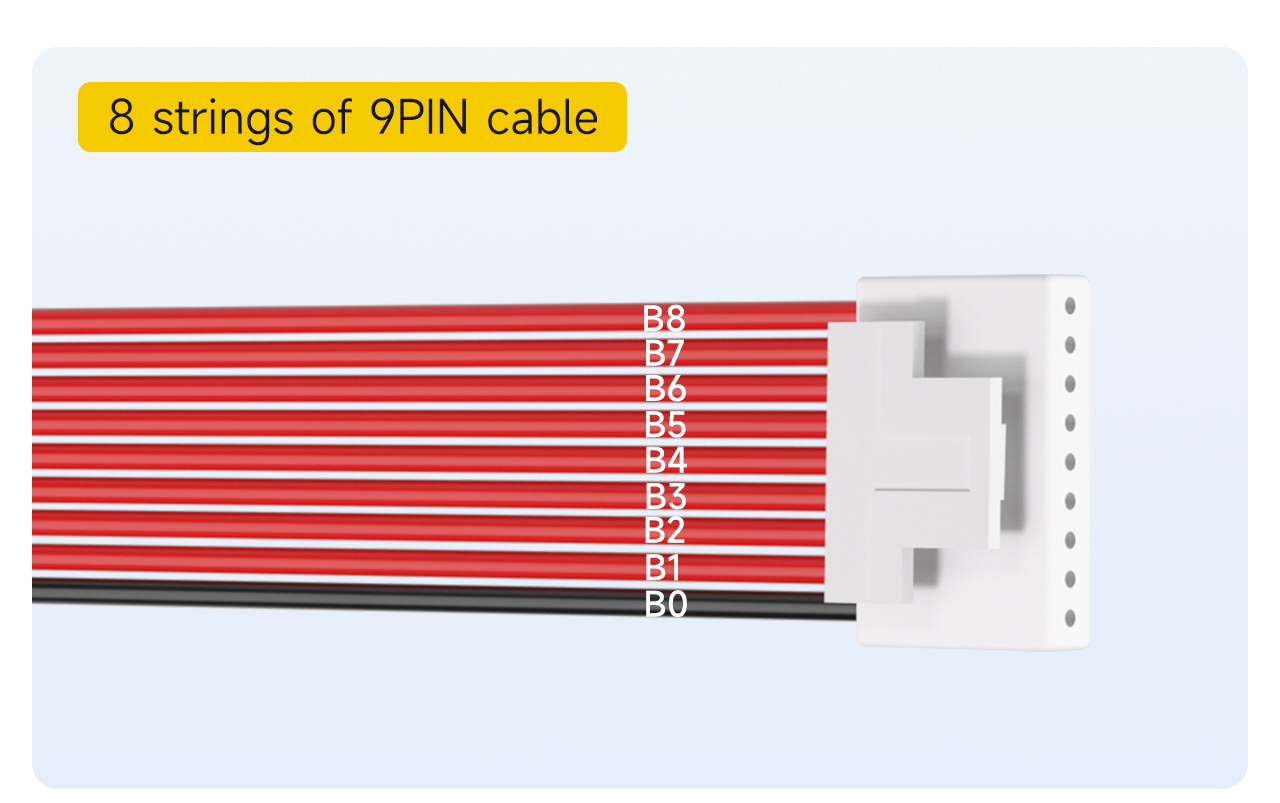

8एस बीएमएस के साथ9पिन केबल
नोट: डिफ़ॉल्ट सैंपलिंग केबल8-स्ट्रिंग बीएमएस कॉन्फ़िगरेशन है9नत्थी करना।

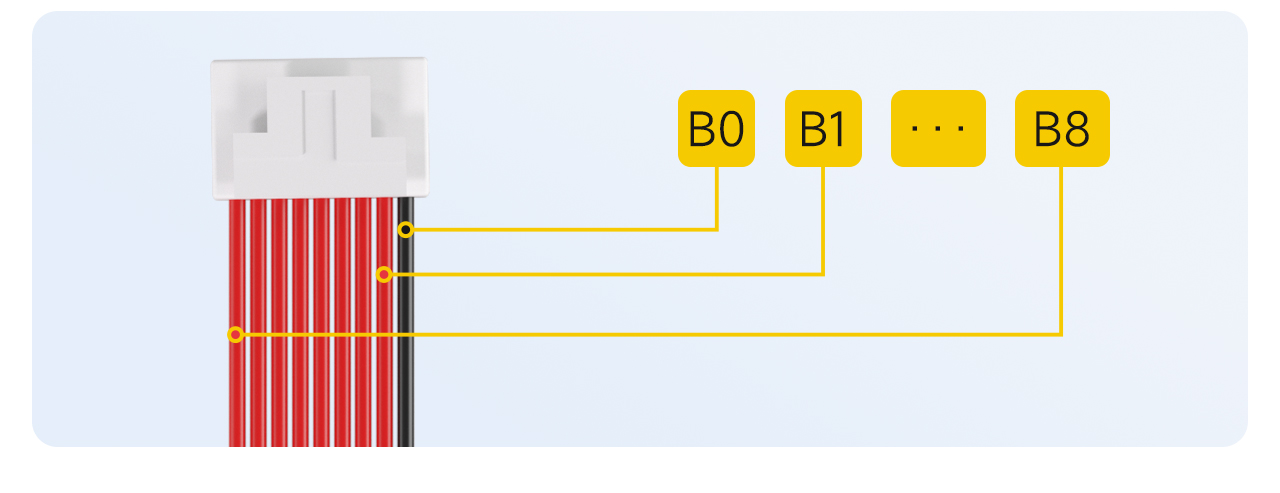

1. काले केबल को B0 के रूप में चिह्नित करें।
2. काले केबल के बगल में स्थित पहले लाल केबल को B1 के रूप में चिह्नित किया गया है।
... (और इसी प्रकार, क्रमानुसार चिह्नित)
9आखिरी लाल केबल तक, जिसे B के रूप में चिह्नित किया गया है।8.

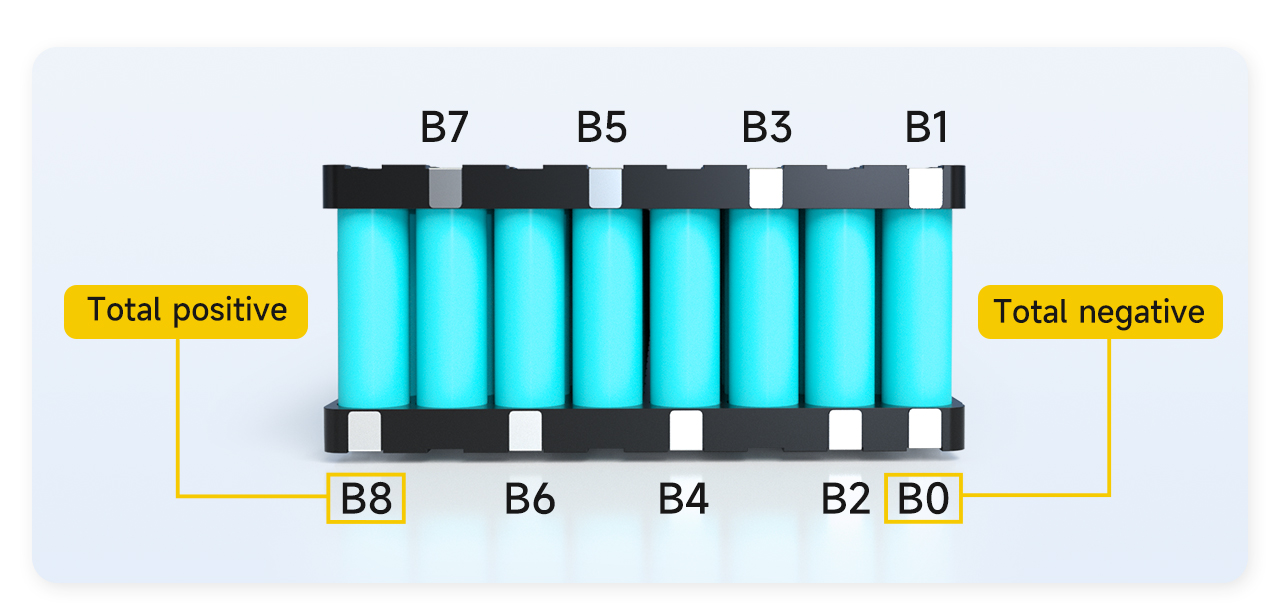

2.बैटरी वेल्डिंग बिंदुओं के क्रम को चिह्नित करें
केबल के संबंधित वेल्डिंग बिंदु की स्थिति का पता लगाएं, सबसे पहले बैटरी पर संबंधित बिंदु की स्थिति को चिह्नित करें।
1. बैटरी पैक के कुल ऋणात्मक ध्रुव को B0 के रूप में चिह्नित किया गया है।
2. बैटरी की पहली स्ट्रिंग के धनात्मक ध्रुव और बैटरी की दूसरी स्ट्रिंग के ऋणात्मक ध्रुव के बीच के कनेक्शन को B1 के रूप में चिह्नित किया गया है।
3. बैटरी की दूसरी स्ट्रिंग के धनात्मक ध्रुव और बैटरी की तीसरी स्ट्रिंग के ऋणात्मक ध्रुव के बीच के कनेक्शन को B2 के रूप में चिह्नित किया गया है।
... (और इसी तरह)
8धनात्मक ध्रुव के बीच संबंध7बैटरी स्ट्रिंग और नकारात्मक ध्रुव8बैटरी स्ट्रिंग को B के रूप में चिह्नित किया गया है7.
9. 8वीं बैटरी स्ट्रिंग के धनात्मक इलेक्ट्रोड को B8 के रूप में चिह्नित किया गया है।
नोट: बैटरी पैक में कुल 7 तार होते हैं, इसलिए B7 बैटरी पैक का कुल धनात्मक ध्रुव है। यदि B7 बैटरी पैक का कुल धनात्मक ध्रुव नहीं है, तो यह दर्शाता है कि अंकन का क्रम गलत है, और इसे जाँच कर पुनः अंकित करना होगा।

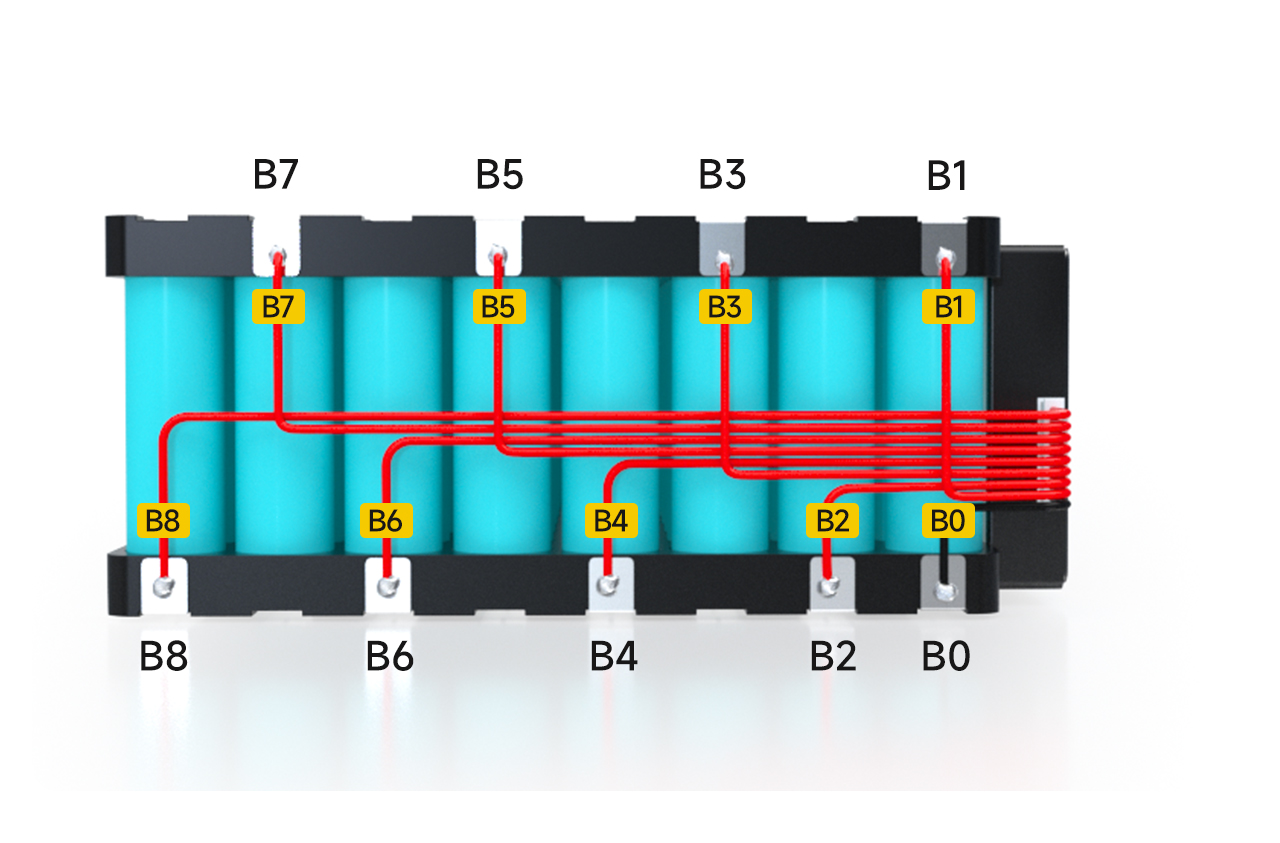

3.सोल्डरिंग और वायरिंग
1. केबल का B0 सिरा बैटरी के B0 सिरे से सोल्डर किया जाता है।
2. केबल B1 को बैटरी के B1 स्थान पर सोल्डर किया जाता है।
... (और इसी तरह क्रम से वेल्डिंग करते हुए)
9. केबल B8 को बैटरी के B8 स्थान पर सोल्डर किया गया है।
चतुर्थ. Vवोल्टेज का पता लगाना

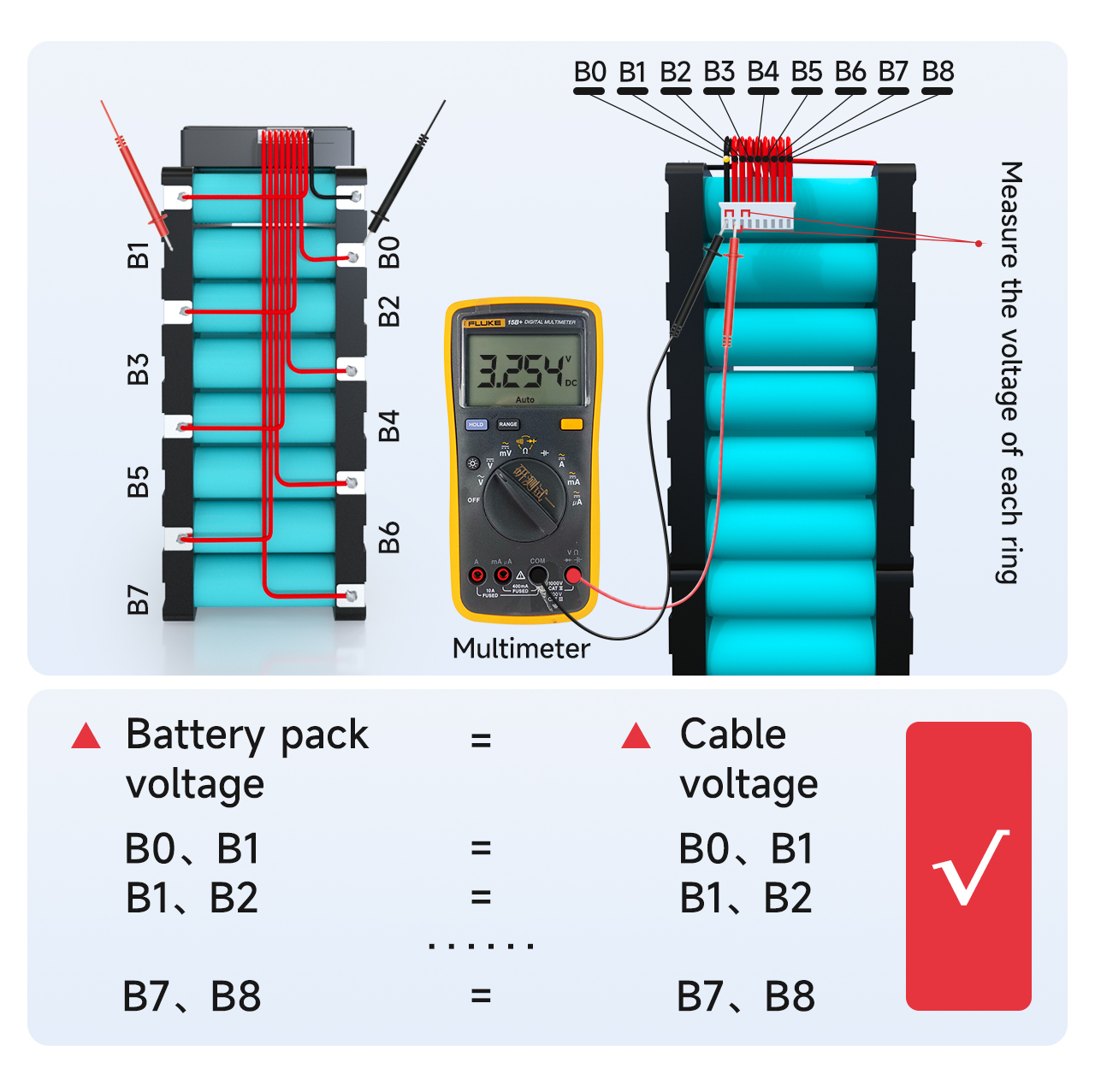

यह सुनिश्चित करने के लिए कि केबलों द्वारा सही वोल्टेज प्राप्त किया जा रहा है, मल्टीमीटर का उपयोग करके आसन्न केबलों के बीच वोल्टेज मापें।
केबल B0 से B1 का वोल्टेज, बैटरी पैक B0 से B1 के वोल्टेज के बराबर है या नहीं, यह मापें। यदि यह बराबर है, तो यह सिद्ध होता है कि वोल्टेज संग्रहण सही है। यदि नहीं, तो यह सिद्ध होता है कि संग्रहण लाइन की वेल्डिंग कमजोर है और केबल को पुनः वेल्ड करने की आवश्यकता है। इसी प्रकार, अन्य स्ट्रिंग्स के वोल्टेज का संग्रहण भी सही है या नहीं, यह मापें।
2. प्रत्येक तार का वोल्टेज अंतर 1V से अधिक नहीं होना चाहिए। यदि यह 1V से अधिक हो जाता है, तो इसका मतलब है कि वायरिंग में कोई समस्या है, और आपको जांच के लिए पिछले चरण को दोहराना होगा।
V. बीएमएसगुणवत्ता का पता लगाना
बीएमएस को प्लग इन करने से पहले हमेशा सुनिश्चित करें कि सही वोल्टेज का पता चल गया है!

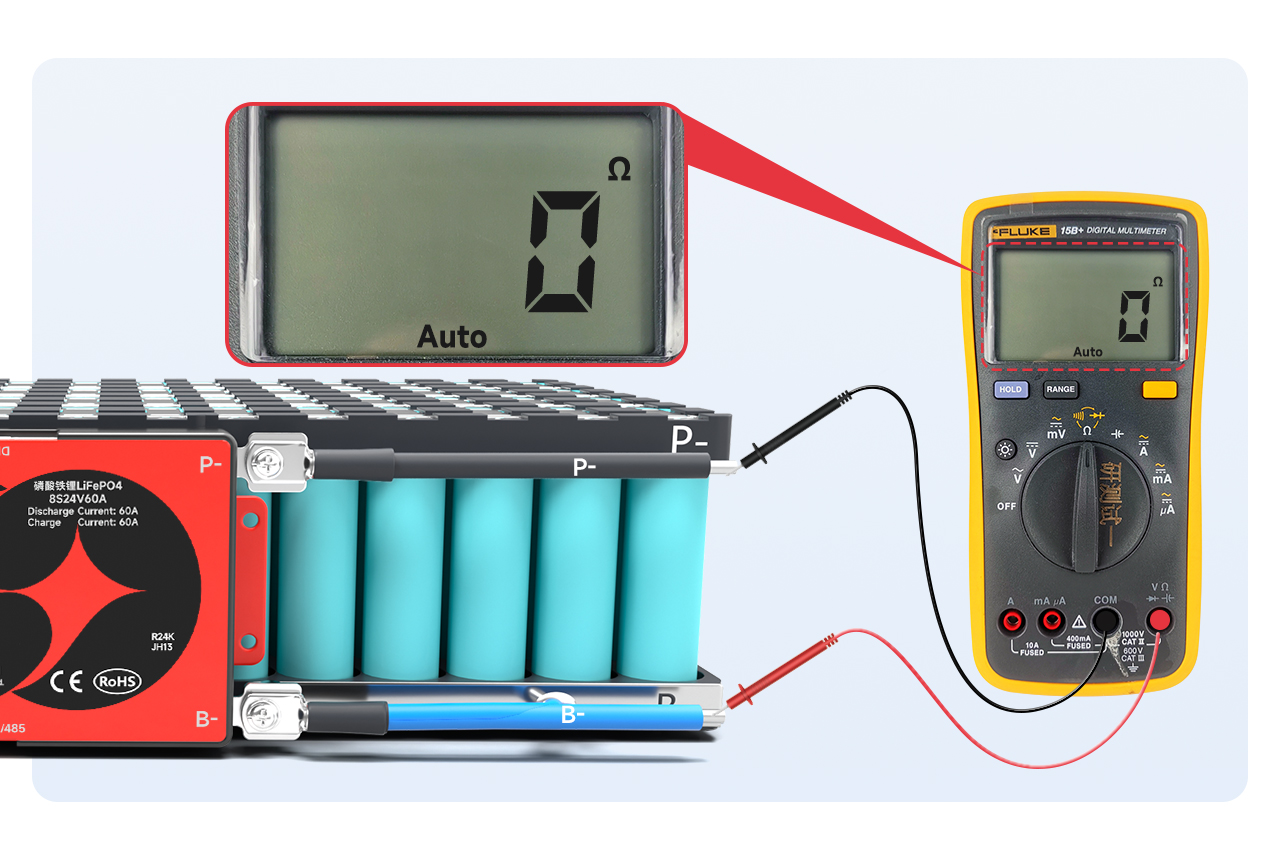

मल्टीमीटर को आंतरिक प्रतिरोध स्तर पर समायोजित करें और B- और P- के बीच आंतरिक प्रतिरोध मापें। यदि आंतरिक प्रतिरोध समतुल्य है, तो यह सिद्ध होता है कि बीएमएस ठीक है।
ध्यान दें: आप आंतरिक प्रतिरोध मान देखकर चालकता का पता लगा सकते हैं। आंतरिक प्रतिरोध का मान 0Ω है, जिसका अर्थ है चालकता। मल्टीमीटर की त्रुटि के कारण, आमतौर पर 10mΩ से कम मान चालकता दर्शाता है; आप मल्टीमीटर को बजर मोड पर भी सेट कर सकते हैं। बजर की आवाज़ सुनाई देगी।
टिप्पणी:
1. सॉफ्ट स्विच वाले बीएमएस को स्विच बंद होने पर स्विच के संचालन पर ध्यान देने की आवश्यकता होती है।
2. यदि बीएमएस काम नहीं कर रहा है, तो कृपया अगला चरण रोकें और आगे की प्रक्रिया के लिए बिक्री कर्मचारियों से संपर्क करें।

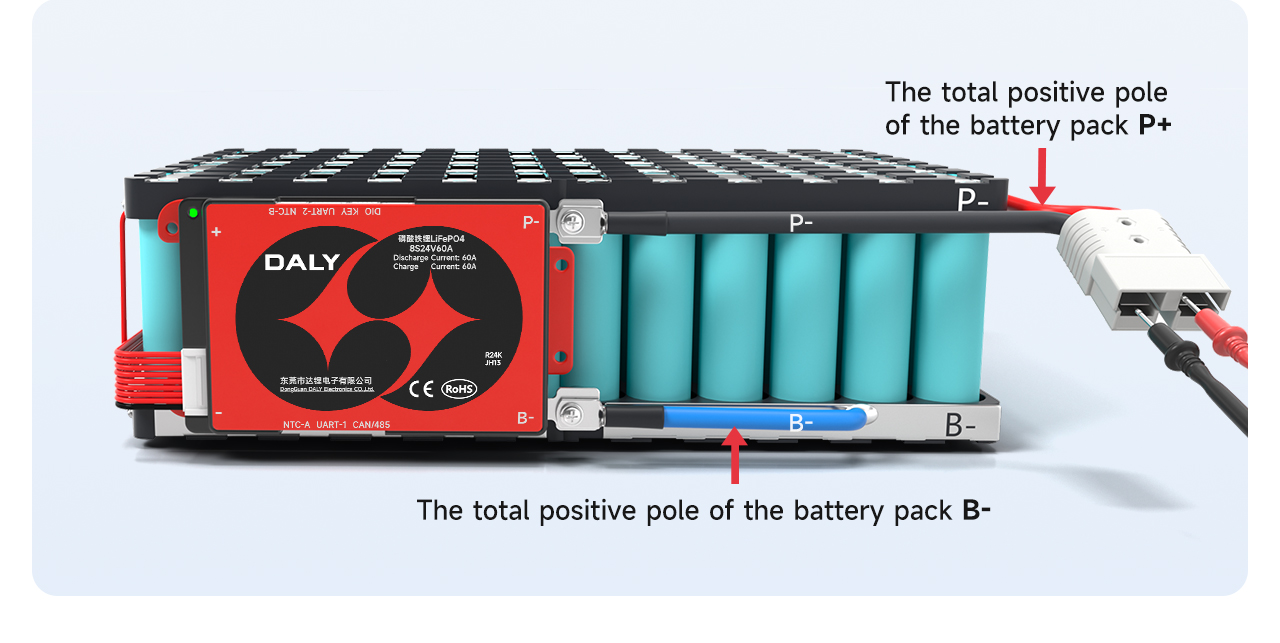

Ⅵ.आउटपुट लाइन को कनेक्ट करें

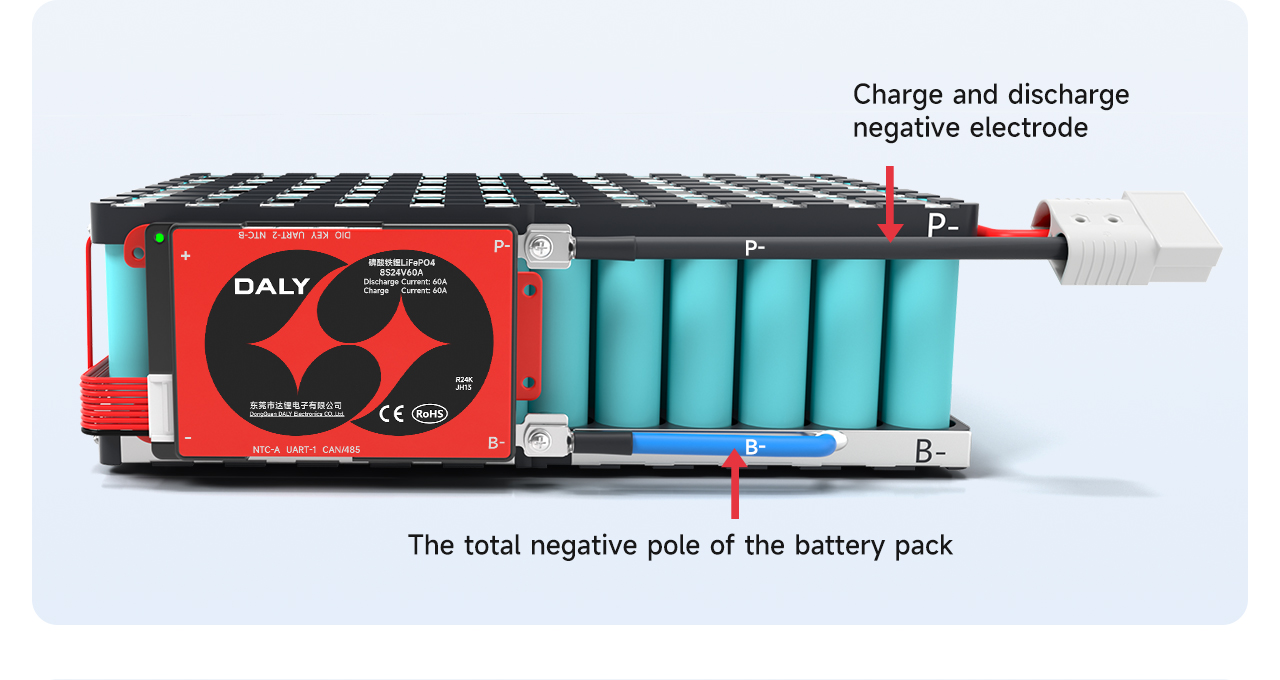

बीएमएस के सामान्य होने की पुष्टि करने के बाद, बीएमएस पर नीले रंग के बी- तार को बैटरी पैक के कुल ऋणात्मक बी- ध्रुव से सोल्डर करें। बीएमएस पर पी-लाइन को चार्ज और डिस्चार्ज के ऋणात्मक ध्रुव से सोल्डर किया जाता है।
वेल्डिंग के बाद, जांच लें कि ओवर बीएमएस का वोल्टेज बैटरी वोल्टेज के अनुरूप है या नहीं।
नोट: स्प्लिट बीएमएस के चार्जिंग पोर्ट और डिस्चार्ज पोर्ट अलग-अलग होते हैं, और अतिरिक्त सी-लाइन (आमतौर पर पीले रंग से दर्शाई गई) को चार्जर के नेगेटिव पोल से कनेक्ट करना होता है; पी-लाइन को डिस्चार्ज पोर्ट के नेगेटिव पोल से कनेक्ट किया जाता है।

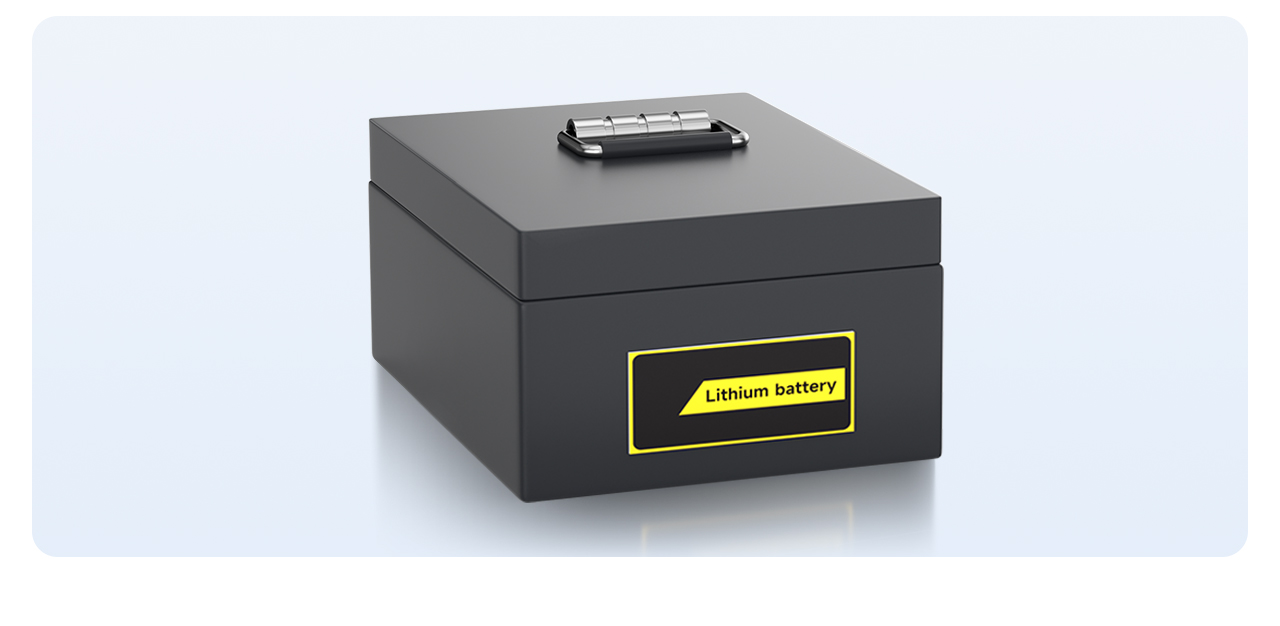

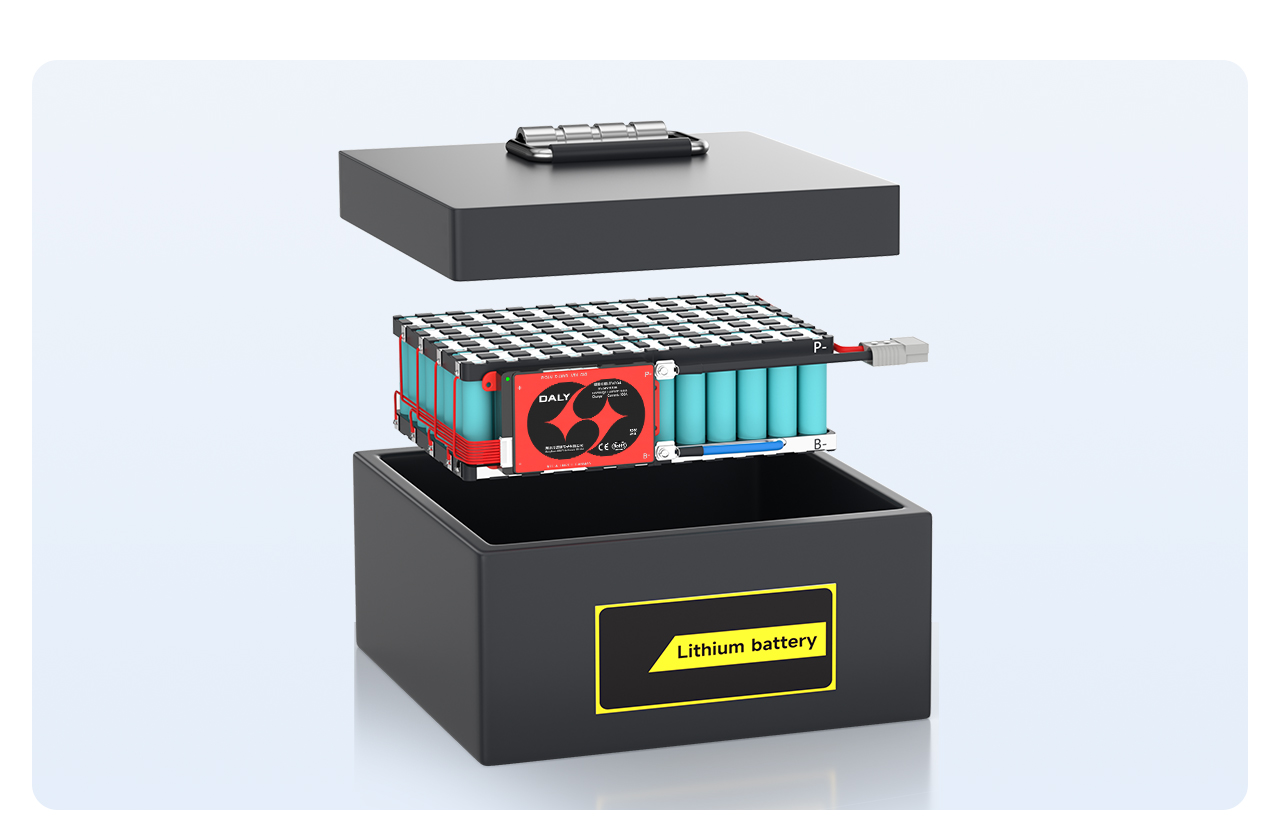

अंत में, बैटरी पैक को बैटरी बॉक्स के अंदर रखें, और इस प्रकार एक तैयार बैटरी पैक असेंबल हो जाता है।
