मानक और स्मार्ट 3S BMS वायरिंग ट्यूटोरियल
एक लो3एस12पी18650 बैटरी पैक एक उदाहरण के रूप में।

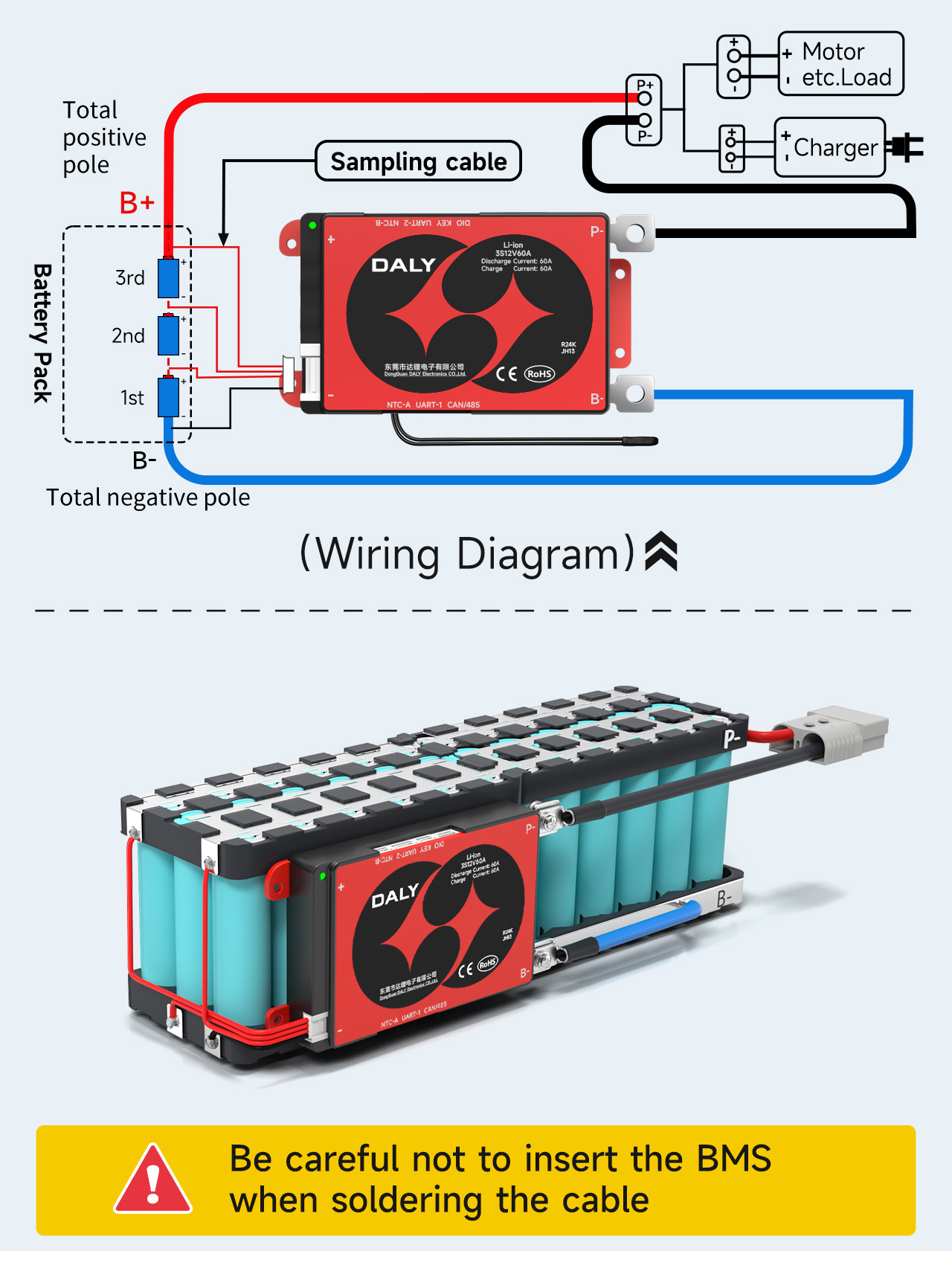

केबल को सोल्डर करते समय BMS को न डालने में सावधानी बरतें।
Ⅰ. नमूना रेखाओं के क्रम को चिह्नित करें

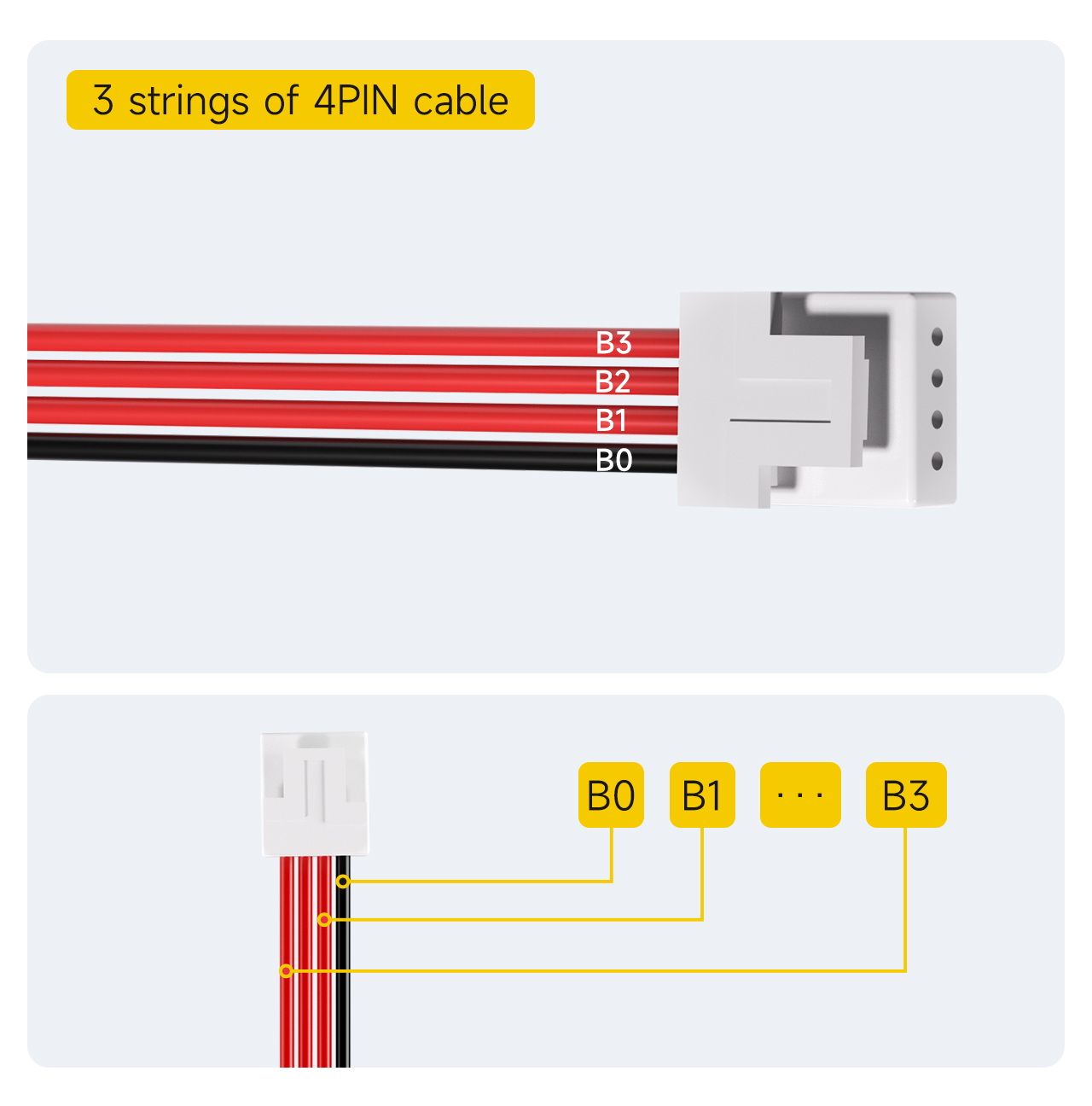

4 पिन के साथ 3S BMS
नोट: 3-स्ट्रिंग BMS कॉन्फ़िगरेशन के लिए डिफ़ॉल्ट सैंपलिंग केबल 4PIN है।
1. काली केबल को B0 से चिह्नित करें।
2. काले केबल के बगल में पहली लाल केबल को B1 के रूप में चिह्नित किया गया है।
... (और इसी तरह, क्रमिक रूप से चिह्नित)
4. अंतिम लाल केबल तक, जिसे B3 के रूप में चिह्नित किया गया है।
Ⅱ.बैटरी वेल्डिंग बिंदुओं के क्रम को चिह्नित करें
केबल के संगत वेल्डिंग बिंदु की स्थिति ज्ञात करें, पहले बैटरी पर संगत बिंदु की स्थिति को चिह्नित करें।

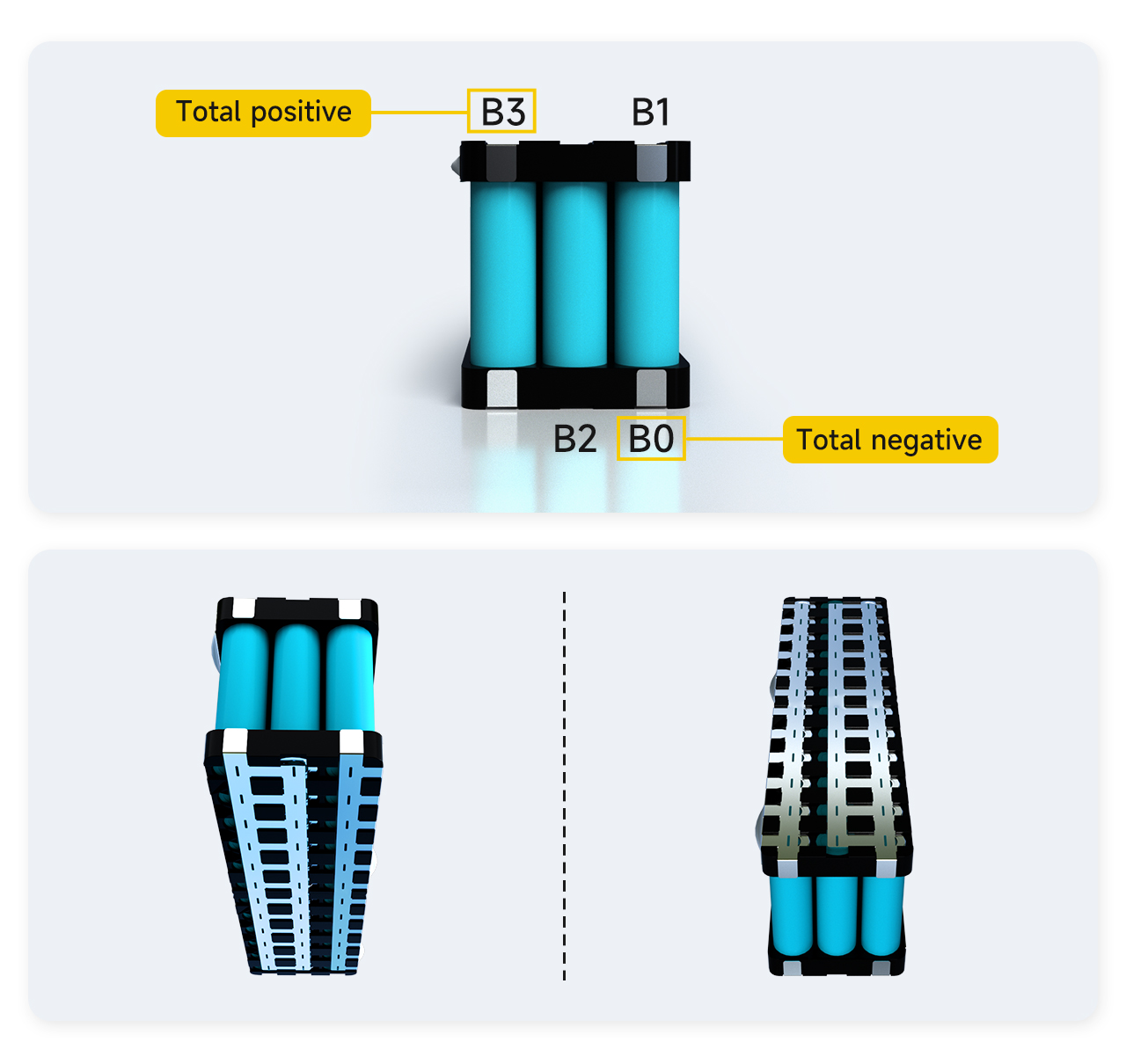

1. बैटरी पैक का कुल ऋणात्मक ध्रुव B0 के रूप में चिह्नित है।
2. बैटरियों की पहली स्ट्रिंग के धनात्मक ध्रुव और बैटरियों की दूसरी स्ट्रिंग के ऋणात्मक ध्रुव के बीच के कनेक्शन को B1 के रूप में चिह्नित किया गया है।
3. बैटरियों की दूसरी स्ट्रिंग के धनात्मक ध्रुव और बैटरियों की तीसरी स्ट्रिंग के ऋणात्मक ध्रुव के बीच के कनेक्शन को B2 के रूप में चिह्नित किया गया है।
4. तीसरी बैटरी स्ट्रिंग का धनात्मक इलेक्ट्रोड B3 के रूप में चिह्नित है।
नोट: चूँकि बैटरी पैक में कुल 3 तार होते हैं, इसलिए B3 बैटरी पैक का कुल धनात्मक ध्रुव भी है। यदि B3 बैटरी पैक का कुल धनात्मक चरण नहीं है, तो यह सिद्ध होता है कि अंकन क्रम गलत है, और इसे पुनः जाँचकर अंकन करना आवश्यक है।
Ⅲ.सोल्डरिंग और वायरिंग

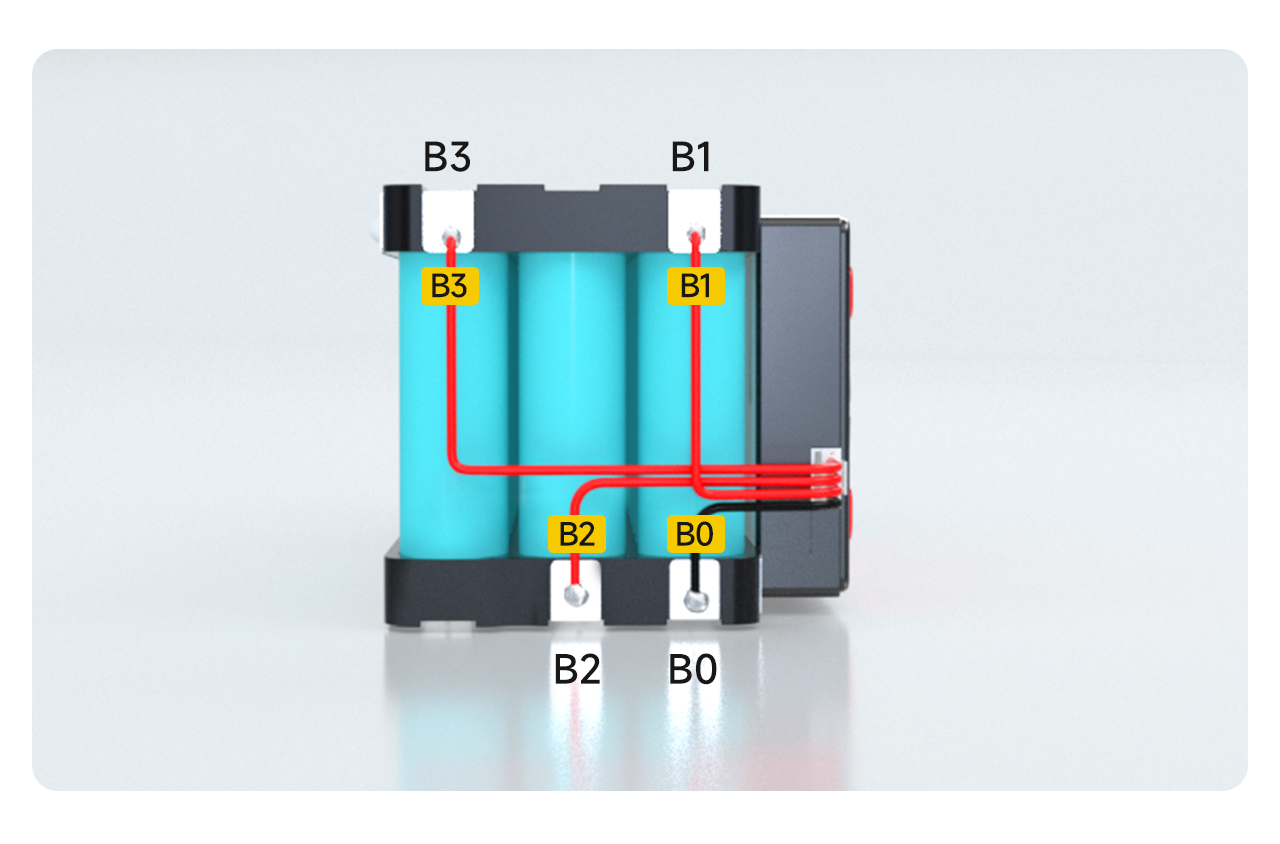

1. केबल के B0 को बैटरी की B0 स्थिति से जोड़ा जाता है।
2. केबल B1 को बैटरी की B1 स्थिति पर सोल्डर किया गया है।
3. केबल B2 को बैटरी की B2 स्थिति पर सोल्डर किया गया है।
4. केबल B3 को बैटरी की B3 स्थिति पर सोल्डर किया गया है।
Ⅳ. वोल्टेज का पता लगाना

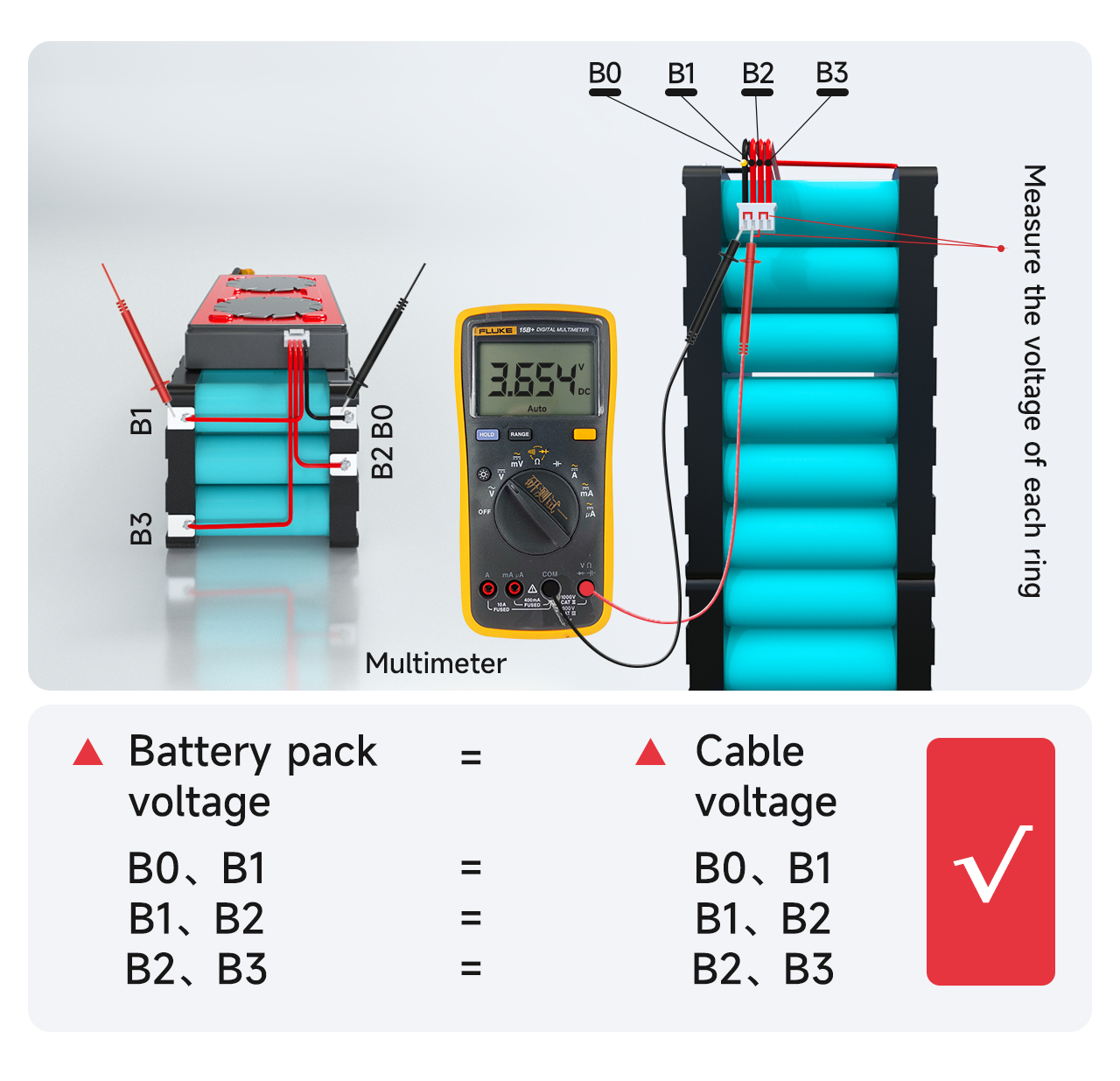

यह सुनिश्चित करने के लिए कि केबलों द्वारा सही वोल्टेज एकत्रित किया जा रहा है, मल्टीमीटर से आसन्न केबलों के बीच वोल्टेज को मापें।
मापें कि क्या केबल B0 से B1 का वोल्टेज बैटरी पैक B0 से B1 के वोल्टेज के बराबर है। यदि यह बराबर है, तो यह सिद्ध करता है कि वोल्टेज संग्रहण सही है। यदि नहीं, तो यह सिद्ध करता है कि संग्रहण लाइन कमज़ोर वेल्ड है, और केबल को पुनः वेल्ड करने की आवश्यकता है। इसी प्रकार, मापें कि क्या अन्य तारों का वोल्टेज सही ढंग से एकत्रित हो रहा है।
2. प्रत्येक तार का वोल्टेज अंतर 1V से अधिक नहीं होना चाहिए। यदि यह 1V से अधिक है, तो इसका मतलब है कि वायरिंग में कोई समस्या है, और आपको इसका पता लगाने के लिए पिछले चरण को दोहराना होगा।
Ⅴ. बीएमएसगुणवत्ता का पता लगाना
! बीएमएस प्लग इन करने से पहले हमेशा सुनिश्चित करें कि सही वोल्टेज का पता लगा लिया गया है!

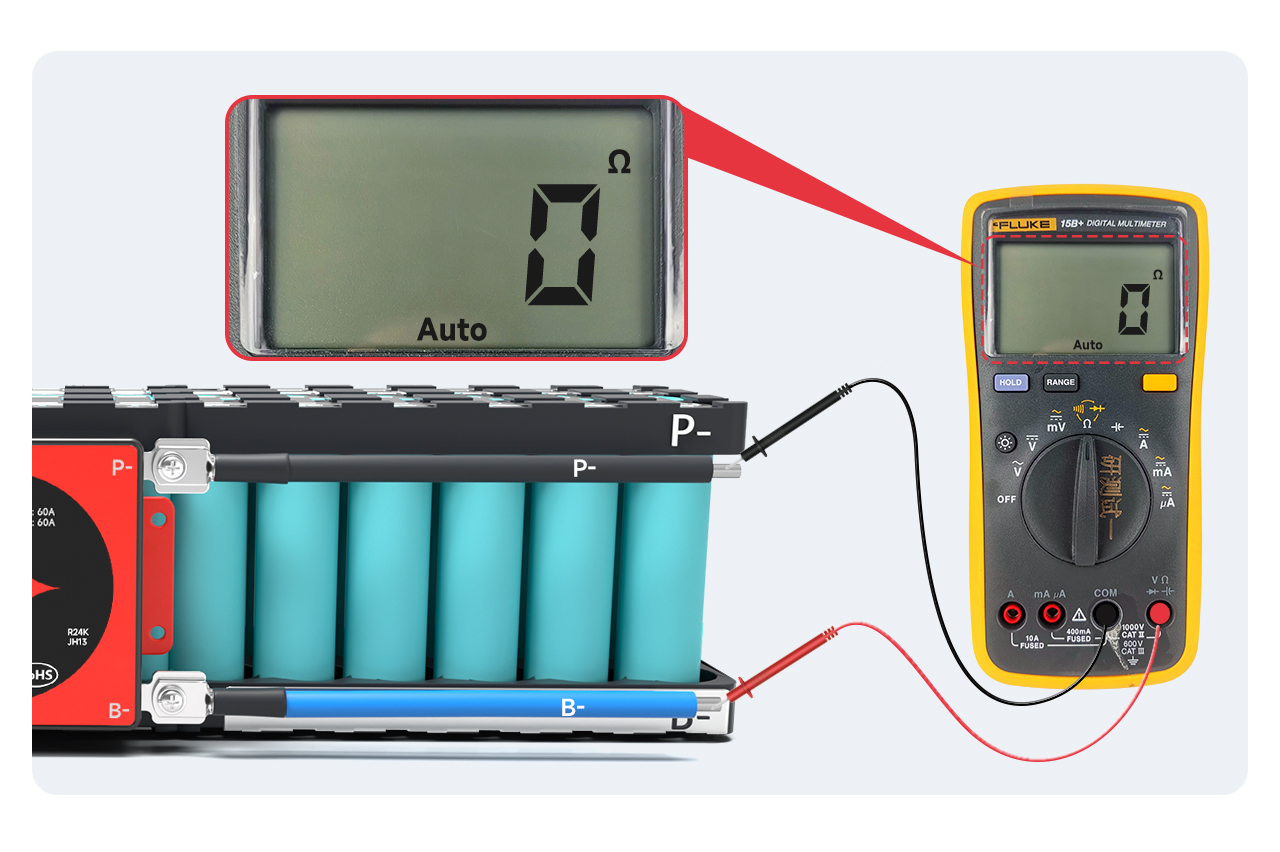

मल्टीमीटर को आंतरिक प्रतिरोध स्तर पर समायोजित करें और B- और P- के बीच आंतरिक प्रतिरोध मापें। यदि आंतरिक प्रतिरोध जुड़ा हुआ है, तो यह साबित होता है कि BMS ठीक है।
नोट: आप आंतरिक प्रतिरोध मान देखकर चालन का अंदाज़ा लगा सकते हैं। आंतरिक प्रतिरोध मान 0Ω है, जिसका अर्थ है चालन। मल्टीमीटर की त्रुटि के कारण, आमतौर पर 10mΩ से कम का अर्थ चालन होता है; आप मल्टीमीटर को बजर के अनुसार भी समायोजित कर सकते हैं। एक बीप की आवाज़ सुनाई दे सकती है।
टिप्पणी:
1. सॉफ्ट स्विच वाले बीएमएस को स्विच बंद होने पर स्विच के चालन पर ध्यान देने की आवश्यकता होती है।
2. यदि बीएमएस संचालित नहीं हो रहा है, तो कृपया अगला चरण रोक दें और प्रसंस्करण के लिए बिक्री स्टाफ से संपर्क करें।
Ⅵ.आउटपुट लाइन कनेक्ट करें

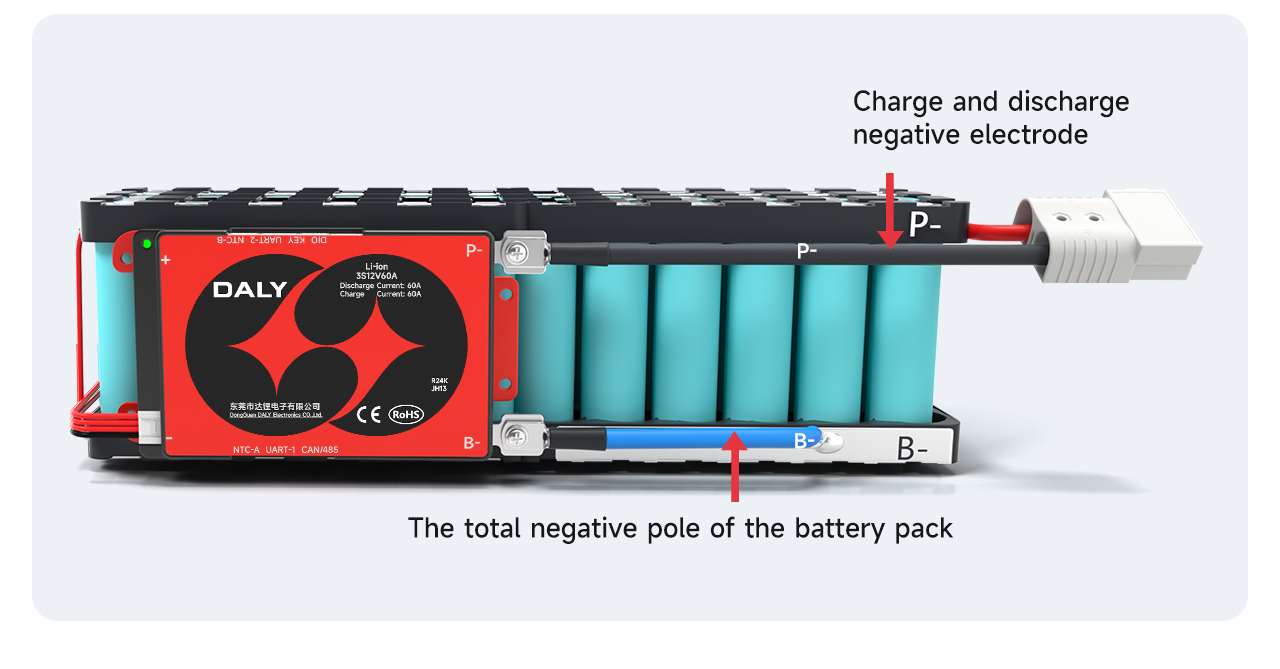

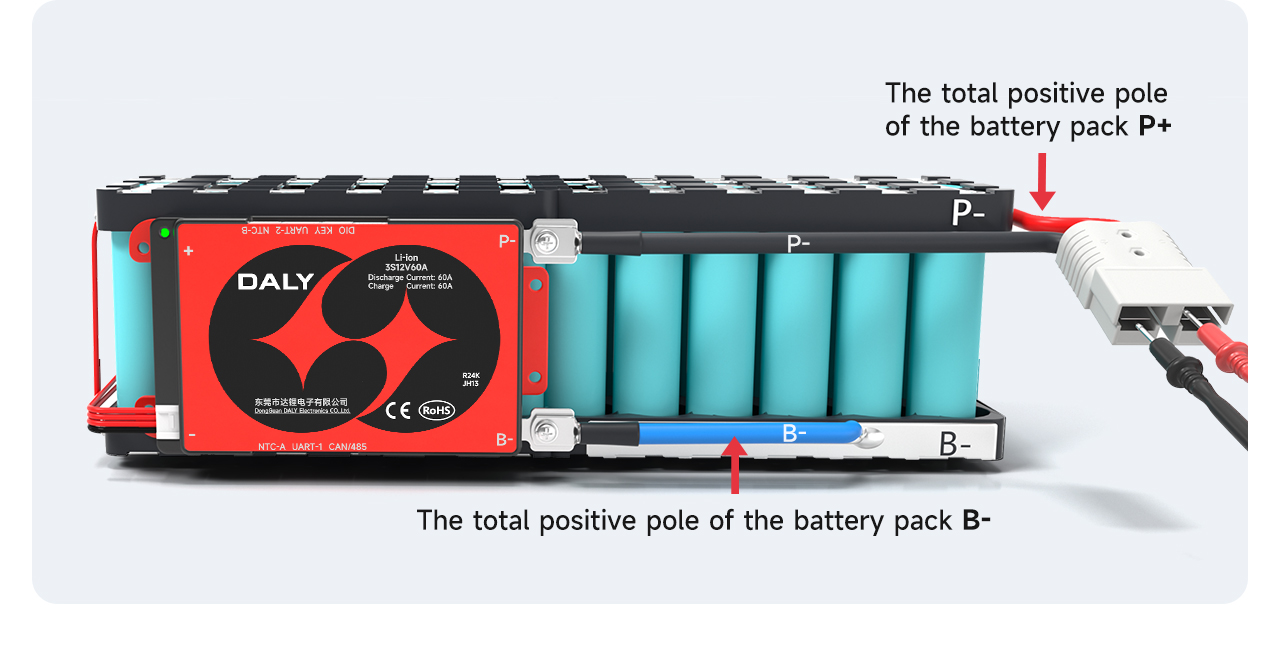

यह सुनिश्चित करने के बाद कि BMS सामान्य है, BMS पर नीले B- तार को बैटरी पैक के कुल ऋणात्मक B- से जोड़ दें। BMS पर P-लाइन को आवेश और निर्वहन के ऋणात्मक ध्रुव से जोड़ दिया जाता है।
वेल्डिंग के बाद, जांचें कि ओवर बीएमएस का वोल्टेज बैटरी वोल्टेज के अनुरूप है या नहीं।
नोट: विभाजित बीएमएस के चार्जिंग पोर्ट और डिस्चार्ज पोर्ट अलग-अलग होते हैं, और अतिरिक्त सी-लाइन (आमतौर पर पीले रंग से इंगित) को चार्जर के नकारात्मक ध्रुव से जोड़ा जाना चाहिए; पी-लाइन डिस्चार्ज के नकारात्मक ध्रुव से जुड़ी होती है।

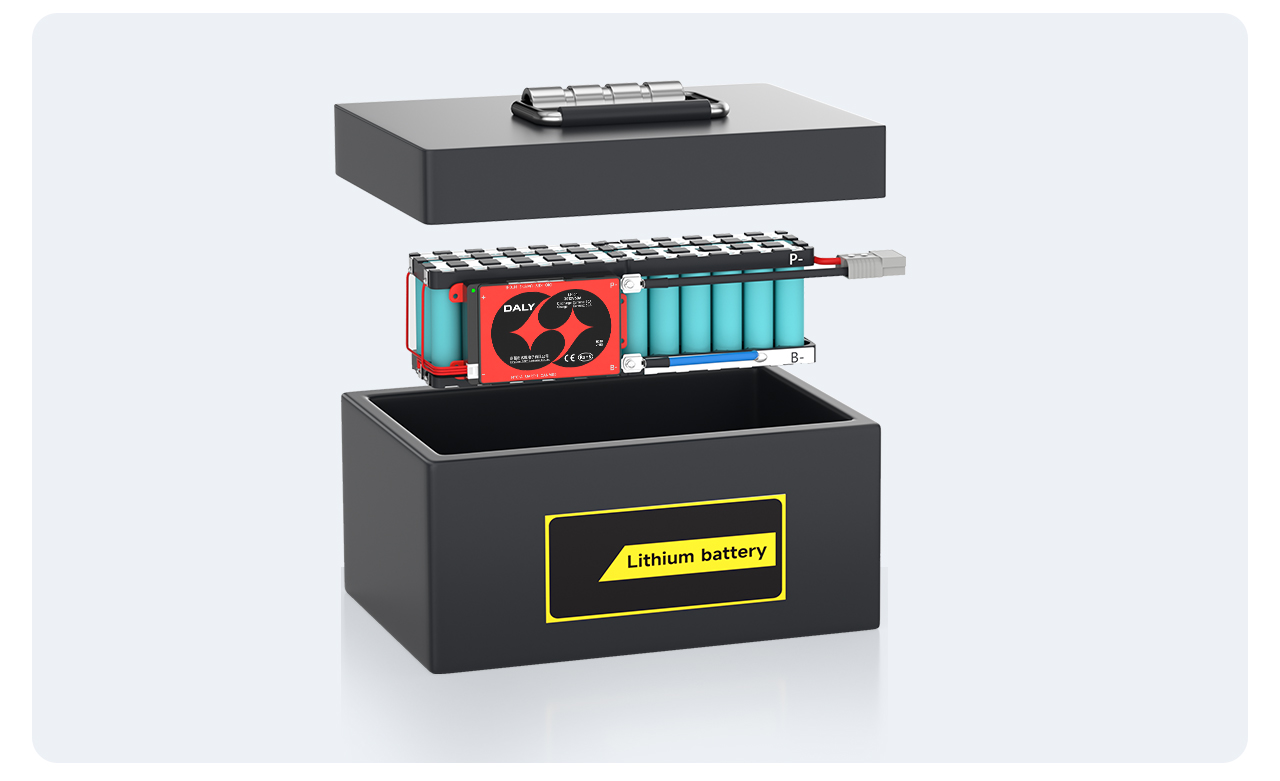

अंत में, बैटरी पैक को बैटरी बॉक्स के अंदर रखें, और तैयार बैटरी पैक तैयार हो जाएगा।
